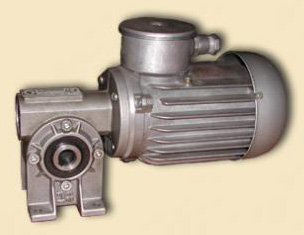

Таблицы мощности редукторов RT/MRT (кВт) – 0,18 / 0,25 / 0,37

Главная / Каталог продукции / Мотор-редукторы / Червячные мотор-редукторы /

Таблицы, которым соответствует редуктор MRT, упорядочены таким образом, чтобы сделать возможным определение оптимального размера редуктора на основе предписанной входной мощности электродвигателя. К требуемому передаточному отношению и выходному числу оборотов редуктора присоединен соответствующий крутящий момент М2 и сервисный фактор Sf. Эти величины в таблице указаны для электродвигателей в четырех- и шестиполюсном варианте исполнения.

К общему описанию

Червячный редуктор							Электродвигатель
Мощность	Обороты	Момент	сервисный фактор	Тип	Передача	Ø вала	Масса	Обороты 1	Электродвигатель	Полюсы
P1	n2	M2	Sf		i	D
[квт]	[мин-1]	[Нм]	[-]		[-]	[мм]	[кг]	[мин-1]
0,18	9,0	89,8	0,9	MRT 60	100	25	8,5	900	4AP 71 6s	6
	9,0	87,9	2,2	MRT 80	100	35	15	900	4AP 71 6s	6
	9,0	84,0	1,5	MRT 70	100	28	10,5	900	4AP 71 6s	6
	11,3	79,5	1,2	MRT 60	80	25	8,5	900	4AP 71 6s	6
	11,3	71,8	1,9	MRT 70	80	28	10,5	900	4AP 71 6s	6
	11,3	66,5	0,8	MRT 50	80	24	4	900	4AP71-6s	6
	13,5	64,9	1,2	MRT 60	100	25	8,5	1350	4AP 63 4	4
	13,5	62,4	1,8	MRT 70	100	28	10,5	1350	4AP 63 4	4
	15,0	68,8	2,3	MRT 70	60	28	10,5	900	4AP 71 6s	6
	15,0	66,5	1,6	MRT 60	60	25	8,5	900	4AP 71 6s	6
	15,0	64,2	3,5	MRT 80	60	35	15	900	4AP 71 6s	6
	15,0	59,6	1,1	MRT 50	60	24	4	900	4AP 71 6s	6
	16,9	57,0	1,6	MRT 60	80	25	8,5	1350	4AP 63 4	4
	16,9	54,0	1,0	MRT 50	80	24	4	1350	4AP 63 4	4
	16,9	52,0	2,3	MRT 70	80	28	10,5	1350	4AP 63 4	4
	16,9	50,6	1,1	MRT 50	80	24	4	1350	4AP63-4	4
	18,0	61,1	2,7	MRT 70	50	28	10,5	900	4AP 71 6s	6
	18,0	59,2	1,9	MRT 60	50	25	8,5	900	4AP 71 6s	6
	18,0	56,3	1,2	MRT 50	50	24	4	900	4AP 71 6s	6
	22,5	51,2	2,4	MRT 60	40	25	8,5	900	4AP 71 6s	6
	22,5	47,4	2,0	MRT 60	60	25	8,5	1350	4AP 63 4	4
	22,5	45,8	1,6	MRT 50	40	24	4	900	4AP 71 6s	6
	22,5	44,3	0,7	MRT 40	60	19	3	1350	4AP 63 4	4
	22,5	42,8	1,4	MRT 50	60	24	4	1350	4AP 63 4	4
	27,0	42,0	2,4	MRT 60	50	25	8,5	1350	4AP 63 4	4
	27,0	39,5	1,5	MRT 50	50	24	4	1350	4AP 63 4	4
	27,0	38,8	0,9	MRT 40	50	19	3	1350	4AP 63 4	4
	30,0	38,4	3,5	MRT 60	30	25	8,5	900	4AP 71 6s	6
	30,0	37,8	2,1	MRT 50	30	24	4	900	4AP 71 6s	6
	30,0	36,7	1,2	MRT 40	30	19	3	900	4AP 71 6s	6
	33,8	32,1	1,1	MRT 40	40	19	3	1350	4AP 63 4	4
	33,8	32,1	2,0	MRT 50	40	24	4	1350	4AP 63 4	4
	36,0	35,8	3,0	MRT 60	25	25	8,5	900	4AP 71 6s	6
	36,0	34,9	1,9	MRT 50	25	24	4	900	4AP 71 6s	6
	36,0	34,4	1,1	MRT 40	25	19	3	900	4AP 71 6s	6
	45,0	28,7	1,4	MRT 40	20	19	3	900	4AP 71 6s	6
	45,0	27,5	2,5	MRT 50	20	24	4	900	4AP 71 6s	6
	45,0	26,4	2,7	MRT 50	30	24	4	1350	4AP 63 4	4
	45,0	26,0	1,4	MRT 40	30	19	3	1350	4AP 63 4	4
	54,0	23,9	2,5	MRT 50	25	24	4	1350	4AP 63 4	4
	54,0	23,6	1,3	MRT 40	25	19	3	1350	4AP 63 4	4
	60,0	22,3	3,1	MRT 50	15	24	4	900	4AP 71 6s	6
	60,0	21,8	1,9	MRT 40	15	19	3	900	4AP 71 6s	6
	67,5	19,9	1,7	MRT 40	20	19	3	1350	4AP 63 4	4
	67,5	19,4	3,2	MRT 50	20	24	4	1350	4AP 63 4	4
	72	19,2	2,2	MRT 40	12,5	19	3	900	4AP71-6s	6
	90,0	15,7	2,6	MRT 40	10	19	3	900	4AP 71 6s	6
	90,0	15,1	2,3	MRT 40	15	19	3	1350	4AP 63 4	4
	108	13,4	2,6	MRT 40	12,5	19	3	1350	4AP63-4	4
	120	11,9	2,9	MRT 40	7,5	19	3	900	4AP71-6s	6
	135,0	10,7	3,1	MRT 40	10	19	3	1350	4AP 63 4	4
	180	8,2	3,6	MRT 40	7,5	19	3	1350	4AP63-4	4
	180	8,0	1,8	MRT 28	7,5	14	1,3	1350	4AP63-4s	4

червячный редуктор							электродвигатель
мощность	обороты	момент	сервисный фактор	тип	передача	Ø вала	масса	обороты 1	электродвигатель	полюсы
P1	n2	M2	Sf		i	D
[квт]	[мин-1]	[Нм]	[-]		[-]	[мм]	[кг]	[мин-1]
0,25	8,9	126,1	0,7	MRT 60	100	25	8,5	890	4AP 71 6	6
	8,9	118,0	1,1	MRT 70	100	28	10,5	890	4AP 71 6	6
	8,9	123,4	1,6	MRT 80	100	35	15	890	4AP 71 6	6
	11,1	111,6	0,9	MRT 60	80	25	8,5	890	4AP 71 6	6
	11,1	100,9	1,3	MRT 70	80	28	10,5	890	4AP 71 6	6
	11,1	105,2	1,9	MRT 80	80	35	15	890	4AP 71 6	6
	13,8	88,2	0,9	MRT 60	100	25	8,5	1380	4AP 71 4s	4
	13,8	84,8	1,3	MRT 70	100	28	10,5	1380	4AP 71 4s	4
	13,8	88,2	1,9	MRT 80	100	35	15	1380	4AP 71 4s	4
	14,8	83,7	0,8	MRT 50	60	24	4	890	4AP 71 6	6
	14,8	93,4	1,1	MRT 60	60	25	8,5	890	4AP 71 6	6
	14,8	96,6	1,6	MRT 70	60	28	10,5	890	4AP 71 6	6
	14,8	90,1	2,5	MRT 80	60	35	15	890	4AP 71 6	6
	17,3	77,5	1,2	MRT 60	80	25	8,5	1380	4AP 71 4s	4
	17,3	70,6	1,7	MRT 70	80	28	10,5	1380	4AP 71 4s	4
	17,3	73,4	2,4	MRT 80	80	35	15	1380	4AP 71 4s	4
	17,3	68,8	0,8	MRT 50	80	24	4	1380	4AP71-4s	4
	17,8	79,1	0,9	MRT 50	50	24	4	890	4AP 71 6	6
	17,8	83,2	1,4	MRT 60	50	25	8,5	890	4AP 71 6	6
	17,8	85,8	1,9	MRT 70	50	28	10,5	890	4AP 71 6	6
	17,8	81,8	3,1	MRT 80	50	35	15	890	4AP 71 6	6
	22,3	64,4	1,1	MRT 50	40	24	4	890	4AP 71 6	6
	22,3	71,9	1,7	MRT 60	40	25	8,5	890	4AP 71 6	6
	22,3	69,7	2,4	MRT 70	40	28	10,5	890	4AP 71 6	6
	23,0	58,1	1,0	MRT 50	60	24	4	1380	4AP 71 4s	4
	23,0	64,4	1,4	MRT 60	60	25	8,5	1380	4AP 71 4s	4
	23,0	65,4	2,3	MRT 70	60	28	10,5	1380	4AP 71 4s	4
	23,0	62,3	3,2	MRT 80	60	35	15	1380	4AP 71 4s	4
	27,6	53,6	1,1	MRT 50	50	24	4	1380	4AP 71 4s	4
	27,6	57,1	1,8	MRT 60	50	25	8,5	1380	4AP 71 4s	4
	27,6	58,0	2,8	MRT 70	50	28	10,5	1380	4AP 71 4s	4
	29,7	51,5	0,8	MRT 40	30	19	3	890	4AP 71 6	6
	29,7	53,1	1,5	MRT 50	30	24	4	890	4AP 71 6	6
	29,7	53,9	2,5	MRT 60	30	25	8,5	890	4AP 71 6	6
	29,7	58,7	2,9	MRT 70	30	28	10,5	890	4AP 71 6	6
	34,5	43,6	1,5	MRT 50	40	24	4	1380	4AP 71 4s	4
	34,5	48,4	2,3	MRT 60	40	25	8,5	1380	4AP 71 4s	4
	34,5	47,8	3,3	MRT 70	40	28	10,5	1380	4AP 71 4s	4
	35,6	49,0	1,4	MRT 50	25	24	4	890	4AP 71 6	6
	35,6	50,3	2,1	MRT 60	25	25	8,5	890	4AP 71 6	6
	44,5	40,2	1,0	MRT 40	20	19	3	890	4AP 71 6	6
	44,5	38,6	1,8	MRT 50	20	24	4	890	4AP 71 6	6
	44,5	41,8	2,7	MRT 60	20	25	8,5	890	4AP 71 6	6
	46,0	35,3	1,0	MRT 40	30	19	3	1380	4AP 71 4s	4
	46,0	35,8	2,0	MRT 50	30	24	4	1380	4AP 71 4s	4
	46,0	36,3	3,3	MRT 60	30	25	8,5	1380	4AP 71 4s	4
	55,2	32,0	1,0	MRT 40	25	19	3	1380	4AP 71 4s	4
	55,2	32,4	1,8	MRT 50	25	25	4	1380	4AP 71 4s	4
	55,2	33,3	2,9	MRT 60	25	25	8,5	1380	4AP 71 4s	4
	59,3	30,6	1,4	MRT 40	15	19	3	890	4AP 71 6	6
	59,3	31,4	2,2	MRT 50	15	24	4	890	4AP 71 6	6
	69,0	27,0	1,3	MRT 40	20	19	3	1380	4AP 71 4s	4
	69,0	26,3	2,3	MRT 50	20	24	4	1380	4AP 71 4s	4
	69,0	27,7	3,5	MRT 60	20	25	8,5	1380	4AP 71 4s	4
	71,2	26,9	1,6	MRT 40	12,5	19	3	890	4AP71-6	6
	71,2	27,9	2,5	MRT 50	12,5	24	4	890	4AP71-6	6
	71,2	28,2	4,0	MRT 60	12,5	25	8,5	890	4AP71-6	6
	89,0	22,0	1,8	MRT 40	10	19	3	890	4AP 71 6	6
	89,0	21,7	3,1	MRT 50	10	24	4	890	4AP 71 6	6
	92,0	20,5	1,7	MRT 40	15	19	3	1380	4AP 71 4s	4
	92,0	20,5	3,1	MRT 50	15	24	4	1380	4AP 71 4s	4
	110,4	18,2	1,9	MRT 40	12,5	19	3	1380	4AP71-4s	4
	110,4	18,5	3,5	MRT 50	12,5	24	4	1380	4AP71-4s	4
	118,7	16,7	2,1	MRT 40	7,5	19	3	890	4AP71-6	6
118,7	17,0	3,8	MRT 50	7,5	24	4	890	4AP71-6	6
138,0	14,5	2,3	MRT 40	10	19	3	1380	4AP 71 4s	4
184	11,2	2,7	MRT 40	7,5	19	3	1380	4AP71-4s	4

червячный редуктор							электродвигатель
мощность	обороты	момент	сервисный фактор	тип	передача	Ø вала	масса	обороты 1	электродвигатель	полюсы
P1	n2	M2	Sf		i	D
[квт]	[мин-1]	[Нм]	[-]		[-]	[мм]	[кг]	[мин-1]
0,37	9,1	178,6	1,1	MRT 80	100	35	15	910	4AP 80 6s	6
	9,1	146,0	0,9	MRT 70	100	28	10,5	910	4AP 80 6s	6
	11,4	152,2	1,3	MRT 80	80	35	15	910	4AP 80 6s	6
	13,7	126,4	0,9	MRT 70	100	28	10,5	1370	4AP 71 4	4
	13,7	131,5	1,3	MRT 80	100	35	15	1370	4AP 71 4	4
	15,2	139,8	1,1	MRT 70	60	28	10,5	910	4AP 80 6s	6
	15,2	130,5	1,7	MRT 80	60	25	15	910	4AP 80 6s	6
	17,1	115,5	0,8	MRT 60	80	25	8,5	1370	4AP 71 4	4
	17,1	105,2	1,1	MRT 70	80	28	10,5	1370	4AP 71 4	4
	17,1	109,4	1,6	MRT 80	80	35	15	1370	4AP 71 4	4
	18,2	120,4	1,0	MRT 60	50	25	8,5	910	4AP 80 6s	6
	18,2	124,3	1,3	MRT 70	50	28	10,5	910	4AP 80 6s	6
	18,2	118,4	2,2	MRT 80	50	35	15	910	4AP 80 6s	6
	22,8	95,9	1,0	MRT 60	60	25	8,5	1370	4AP 71 4	4
	22,8	104,1	1,2	MRT 60	40	25	8,5	910	4AP 80 6s	6
	22,8	97,5	1,5	MRT 70	60	28	10,5	1370	4AP 71 4	4
	22,8	101,0	1,7	MRT 70	40	28	10,5	910	4AP 80 6s	6
	22,8	92,9	2,2	MRT 80	60	35	15	1370	4AP 71 4	4
	22,8	99,4	2,7	MRT 80	40	35	15	910	4AP 80 6s	6
	27,4	80,0	0,8	MRT 50	50	24	4	1370	4AP 71 4	4
	27,4	85,1	1,2	MRT 60	50	25	8,5	1370	4AP 71 4	4
	27,4	86,4	1,9	MRT 70	50	28	10,5	1370	4AP 71 4	4
	27,4	85,1	2,6	MRT 80	50	35	15	1370	4AP 71 4	4
	30,3	76,9	1,0	MRT 50	30	24	4	910	4AP 80 6s	6
	30,3	78,0	1,7	MRT 60	30	25	8,5	910	4AP 80 6s	6
	30,3	85,0	2,0	MRT 70	30	28	10,5	910	4AP 80 6s	6
	30,3	80,4	3,6	MRT 80	30	35	15	910	4AP 80 6s	6
	34,3	65,0	1,0	MRT 50	40	24	4	1370	4AP 71 4	4
	34,3	72,2	1,5	MRT 60	40	25	8,5	1370	4AP 71 4	4
	34,3	71,2	2,2	MRT 70	40	28	10,5	1370	4AP 71 4	4
	34,3	70,2	3,4	MRT 80	40	35	15	1370	4AP 71 4	4
	36,4	70,9	0,9	MRT 50	25	24	4	910	4AP 80 6s	6
	36,4	72,8	1,5	MRT 60	25	25	8,5	910	4AP 80 6s	6
	36,4	73,8	2,0	MRT 70	25	28	10,5	910	4AP 80 6s	6
	36,4	71,8	3,3	MRT 80	25	35	15	910	4AP 80 6s	6
	45,5	55,9	1,3	MRT 50	20	24	4	910	4AP 80 6s	6
	45,5	60,6	1,9	MRT 60	20	25	8,5	910	4AP 80 6s	6
	45,5	58,2	2,9	MRT 70	20	28	10,5	910	4AP 80 6s	6
	45,7	52,6	0,7	MRT 40	30	19	3	1370	4AP 71 4	4
	45,7	53,4	1,3	MRT 50	30	24	4	1370	4AP 71 4	4
	45,7	54,2	2,2	MRT 60	30	25	8,5	1370	4AP 71 4	4
	45,7	58,0	2,8	MRT 70	30	28	10,5	1370	4AP 71 4	4
	54,8	48,4	1,2	MRT 50	25	24	4	1370	4AP 71 4	4
	54,8	49,6	1,9	MRT 60	25	25	8,5	1370	4AP 71 4	4
	60,7	44,3	0,9	MRT 40	15	19	3	910	4AP 80 6s	6
	60,7	45,4	1,5	MRT 50	15	24	4	910	4AP 80 6s	6
	60,7	46,0	2,6	MRT 50	15	25	8,5	910	4AP 80 6s	6
	60,7	46,0	3,5	MRT 70	15	28	10,5	910	4AP 80 6s	6
	68,5	40,2	0,8	MRT 40	20	19	3	1370	4AP 71 4	4
	68,5	39,2	1,6	MRT 50	20	24	4	1370	4AP 71 4	4
	68,5	41,3	2,4	MRT 60	20	25	8,5	1370	4AP 71 4	4
	72,8	38,9	1,1	MRT 40	12,5	19	3	910	4AP80-6s	6
	72,8	40,3	1,8	MRT 50	12,5	24	4	910	4AP80-6s	6
	72,8	40,9	2,7	MRT 60	12,5	25	8,5	910	4AP80-6s	6
	72,8	42,3	3,9	MRT 70	12,5	28	10,5	910	4AP80-6s	6
	91,0	31,8	1,3	MRT 40	10	19	3	910	4AP 80 6s	6
	91,0	31,5	2,1	MRT 50	10	24	4	910	4AP 80 6s	6
	91,0	32,2	3,3	MRT 60	10	25	8,5	910	4AP 80 6s	6
	91,3	30,6	1,1	MRT 40	15	19	3	1370	4AP 71 4	4
	91,3	30,6	2,1	MRT 50	15	24	4	1370	4AP 71 4	4
	109,6	27,2	1,3	MRT 40	12,5	19	3	1370	4AP71-4	4
	109,6	27,6	2,3	MRT 50	12,5	24	4	1370	4AP71-4	4
	109,6	28,0	3,4	MRT 60	12,5	25	8,5	1370	4AP71-4	4
	121,3	24,2	1,4	MRT 40	7,5	19	3	910	4AP80-6s	6
121,3	24,6	2,6	MRT 50	7,5	24	4	910	4AP80-6s	6
137,0	21,7	1,5	MRT 40	10	19	3	1370	4AP 71 4	4
137,0	21,4	2,8	MRT 50	10	24	4	1370	4AP 71 4	4
182,7	16,7	1,8	MRT 40	7,5	19	3	1370	4AP71-4	4
182,7	16,9	3,3	MRT 50	7,5	24	4	1370	4AP71-4	4
